Тепловые пластины и уплотнения

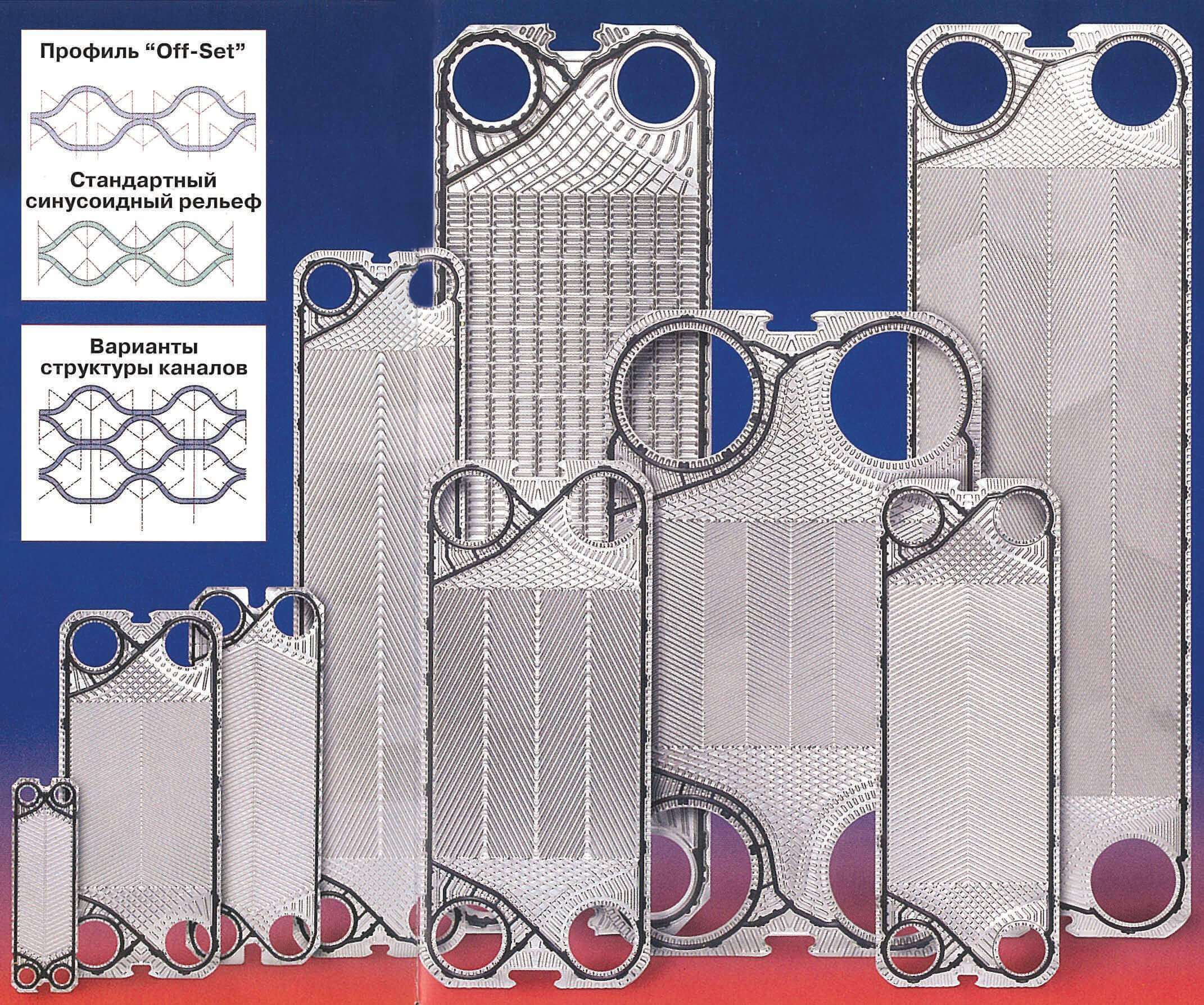

Теплообменные пластины имеют сложную форму и изготавливаются методом штамповки на специальных пресах. Теплообменная пластина производства фирмы FUNKE имеет оптимальную структуру рисунка, при которой достигается эффективность теплопередачи. Всего на каждый типоразмер существует 4 рисунка, которые характеризуются различным углом рисунка и расположением каналов. Этим достигается оптимальное сочетание площади пластинчатого теплообменника и его теплопередающих качеств. Для специальных условий эксплуатации могут предлагаться и особые материалы — титан, 254SMO. Пластины обеспечены двойным уплотнение в зоне входа и выхода среды, что препятствует его смешиванию. В качестве материалов уплотнения используется зарекомендовавшие себя — NBR (нитрил каучук), EPDM (этилен-пропилен каучук), VITON (фтор каучук). По запросу возможно применение и других типов уплотнения. пластин образуется ряд каналов, по которым протекают жидкости учаcтвующиев процессе теплообмена.
Image 1
Image 2
‹
›

Преимущества

    Невозможно представить для себя нормальную работы крупных промышленных предприятий и частных объектов без необходимости купить пластины и уплотнения для теплообменников. Их использование, дает сразу несколько важнейших преимуществ:

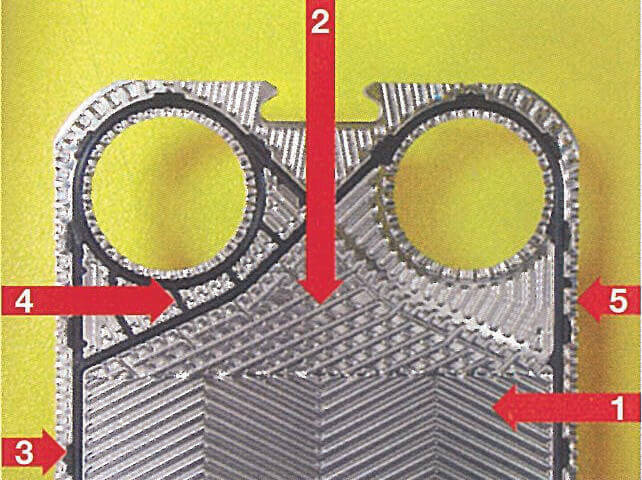

  • термодинамически оптимально продуманная конструкция позволяет гарантировать высокий уровень теплоотдачи;
  • благодаря использованию системы off-set, обеспечивается возможность создания симметричных и асимметричных каналов;
  • распределительная площадка обладает спецрельефом, позволяющим равномерно распределить теплоноситель;
  • конструкция закрепляется благодаря клипсовой системе;
  • минимизируются дефекты в проходных отверстиях;
  • наличие уплотнений в области зажимов способствуют успешной центрации;
  • окантовочный рельеф пластин обеспечивает жесткость и фиксацию деталей;
  • расчетное давление и температура составляют 195 градусов и 25 бар.

Материалы

    Производятся из стандартных материалов:
  • нитрил-каучук — служит для уплотнения в водных и жировых средах;
  • этилен-пропилен-каучук — не для использования в жирных и щелочных средах
  • фтор-каучук — используется при высоком давлении и высоких температурах, выдерживает воздействие химикалий, растворителей на органической основе, в серной кислоте, растительном масле.

Приобретаемые пластины и уплотнения для теплообменников в Вологде снабжены двойным видом уплотнения с качественным кантом клеевых и клипсовых систем крепления.

Расчет теплообменника

Заполните опросный лист онлайн и отправьте его в технический отдел. Наши инженеры в кратчайшее время пришлют готовый расчет вашего теплообменника.
